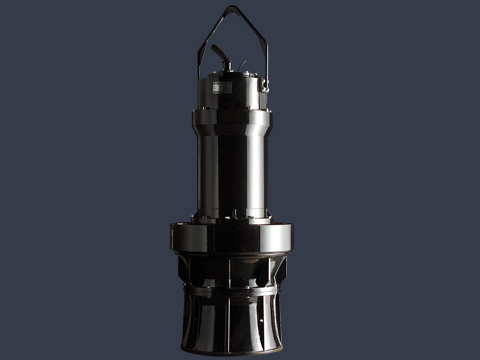

QZ型轴流泵

QZ型轴流泵是利用叶轮在水中旋转时产生的推力将水提升的，这种泵由于水流进入叶轮和流出导叶都是沿轴向的，故称QZ型轴流泵

QZ型轴流泵的安装方式分为立式、卧式和斜式三种，它们的结构基本相同。目前使用较多的是立式。主要零部件有：喇叭管、叶轮、导叶体、出水弯管、轴和轴承、填料函等。

QZ型轴流泵：进出水流道安装方式：

1. 进水流量：按样本外形安装图推荐形式，泵在液体中zui小淹没深度应大于图中值。

2. 出水方式：拍门或其他方式。

3. 安装方式：弯管悬吊、井筒悬吊、混凝土研制井筒式。

潜水电机

功率等级：电气性能指标符合GB756

防护等级：IP68

冷却方式：ICWO8A41

基本安装形式：IM3013

电压等级：≤355kw、电压为380V或660V

＞355kw、电压为380V、660V、6Kv、10kV

绝缘等级：F

额定频率：50Hz

电缆长度：10m

轴封

设有两道或三道机械密封。*道与水直接接触的机械密封一般为碳化硅，第二、第三道一般为石墨对碳化硅。

防漏保护

QZ、QH系列设有防漏保护传感器。当油室、电机腔或接线盒内被水渗漏时，传感器发出警报或停机，并保留故障信号。

过热保护装置

潜水电机绕组中设有过热保护器，当温度超过规定时，发出信号或停机。

转向

从电机上方看，叶论顺时针方向旋转。二、应用范围及特点：QZ系列潜水、QH系列潜水混流泵广泛使用于工农业输送水、城市给水、轻度污水排放及调水工程。

流量：zui大12580立方米/h

电机功率：zui大450KW

排出口径：zui大1000mm

QZ型轴流泵特点:

1、 由于泵潜入水中运行，大大简化了泵站土工及建筑结构工程，减少安装面积，可节省工程总价的30－40％。

2、由于水泵和电机一体，无须在现场进行轴对中心的装配工序，安装方便，快速。

3、噪声低，泵站内无高温，改善工作条件，也可按要求建成全地下泵站，保持地面的环境风貌。

4、操作方便，无须在开机前润滑水泵的橡胶轴承，而且可实现遥控和自动控制。

5、可解决在水位涨落大的沿江，湖泊地区建泵站的电机防洪问题。三、工作条件：不超过50℃的清水及类似清水的其他液体。四、的型号说明：

QZ型轴流泵的结构图：

QZ型轴流泵的性能特点

QZ型轴流泵的外形结构和工作原理都与离心泵不同，它的性能也有极大差异。在实际工作中，要严格区分开来，采用不同的使用方法来指导生产实践，解决生产问题。的性能用工作参数来表示。流量、扬程、功率、效率等参数相互之间都有一定关系，如果将参数关系用曲线形式来表示，就是水泵性能曲线，这些曲线是水泵厂用实验方法求得的，给用户提供技术资料。流量与扬程、流量与功率相互之间的变化规律是一样的。总体上，扬程和功率随水泵流量增大而逐渐减小，但是在变化进程中间有转折，随流量增加，扬程和功率反而逐渐升高，以后又逐渐下降。当流量大时，效率zui高；当流量Q=0时，水泵扬程和轴功率均为zui高效率时的1.5—2倍左右。若在小流量的情况下工作，因为泵内产生漩涡，形成水泵效率急剧下降，并会出现性能不稳定的工作状态，在生产中是不允许的。从性能参数相互关系的变化规律告诉我们：　　1.不能随便将流量减小，否则，水泵将会出现不稳定工作状态，且产生剧烈的振动和噪音，效率也急剧地下降，这对水泵工作是很不利的。　　2.为了减少动力机起动功率，应开阀启动，因为此时功率zui小，对动力机zui安全。否则，电动机起动功率过大，以致烧毁电机。　　3.不宜采用变阀来调节水泵性能。概括来说，的性能特点是大流量、低扬程的农用水泵。

QZ型轴流泵如何调节其性能？

在使用中，有时水泵性能不符合生产需要，就要调节水泵性能，使之能够满足实际需要。例如冬季枯水、夏天汛期，进水池或出水池水位都发生了变化，即实际地形扬水高度改变了，原来所决定的扬程和流量已经不适应，效率降低，水泵运行不经济。所以，若要水泵既能满足新要求，又能在较高的效率下工作，这就需要对水泵性能进行调节。

潜水泵站的主要设备-潜水电泵(简称潜水泵)，有QZ型潜水轴流泵和HW型潜水轴流泵，是将电机与轴流泵和混流泵结合而成的机电合一产品，是传统长轴轴流泵和混流泵的更新换代产品。轴流泵和混流泵的新老客户，在新建泵站项目中可以方便地以潜水泵替代，可在老泵站改造项目中以潜水泵更新，此类泵型

主要适用于下列场合：

1、农田灌溉与水利；

2、市政排放雨水及轻度污水；

3、工业中工艺用水、冷却水；

4、水利中调水工程。

型号说明

350QZ-70G

350——名义排出口径(mm)

QZ——潜水轴流泵；QH代表潜水混流泵

70——泵的比转数的1/10

G——高转速；D代表低转速
